CORE-A20是基于全志A20芯片设计的低成本Android核心模块，使用此模块可以快速缩短客户产品开发周期，提升项目进度。

CORE-A20是基于全志A20处理器的核心板。A20是用在MID和电视盒上流行的处理器之一，集成了两个ARM的Cortex-A7处理器和两个Mali400图形处理器，是强大的视频解码应用处理器之一。

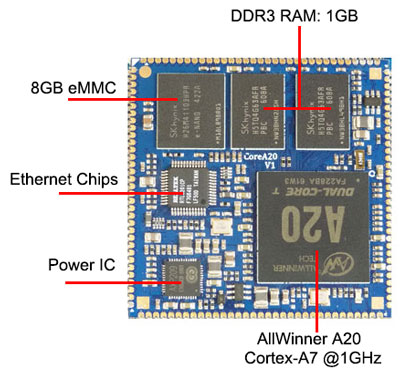

CORE-A20还板载了电源管理单元AXP209、以太网扩展芯片、1GB DDR3内存和8GB NAND闪存系统等，并通过邮票孔引出了A20芯片上所有的信号引脚，即4个33PIN的邮票孔接口，引脚间距为1.27mm。
功能强大的芯片，小巧的设计（45x45毫米），完整的接口引出以及开源的软硬件资料，无论是教育学习，还是产品原型设计、DIY，CORE-A20都是一个很好的选择。

主要特性

• 处理器：全志A20, ARM® Cortex™-A7 Dual-Core，1GHz, ARM® Mali 400 MP2 complies with OpenGL ES 2.0/1.1
• 内存：1GB DDR3@480MHz (960MTPS)
• 存储：8GB eMMC
• TF卡：扩展1路Micro SD卡接口，可支持32GB
• SATA接口：支持2.5寸 HDD/SSD 硬盘
• 显示：支持TFT LCD屏输出和VGA输出
• 网络：板载百兆网络芯片
• 串口：扩展7个串口
• 音频：支持音频输出/输入功能
• 电源：5V 输入
• 扩展接口：TFT LCD, VGA, Two USB Host, 1x USB OTG, 2x SPI, 3x I2C, 124x GPIO,One TF card

其他特性

• 操作温度：-20℃~70℃
• 板卡尺寸：45mm*45mm

软件特性

开发资源

Pinout (Static table) Power consumption Hardware design designer library Mechanical layout Components AllWinner A20 CPU datasheet

评估底板

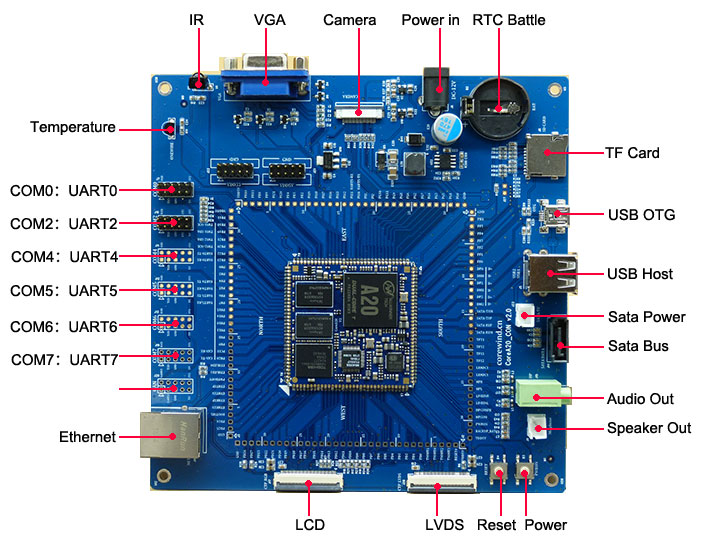

CORE-A20-CON是为CORE-A20设计的评估底板：

• 扩展7个串口，TTL电平
• 扩展1个百兆网口
• 扩展2路USB及1路USB OTG
• 扩展1个TF卡接口
• 扩展1路VGA接口
• 扩展1路LVDS接口
• 扩展1路Camera摄像头接口
• 扩展1路CAN BUS接口
• 扩展1路SATA接口
• 扩展RTC备份电源
• 红外接收支持
• 电源收入：12V
