• The follow sheet is for the CORE-A20 board.

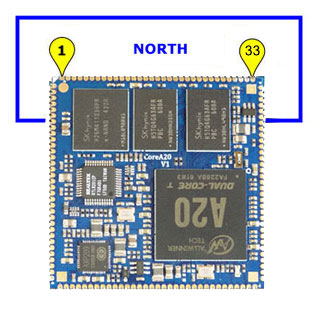

PIN# IC Pin Default Alt Note
N1   GND   Power In GND
N2 PD25 LCD0_DE SMC_RST LCD signal
N3 PD24 LCD0_CLK SMC_VCCEN LCD signal
N4   BOOTSEL
N5   ETHRXN   Eth RX-
N6   ETHRXP   Eth RX+
N7   ETHTXN   Eth TX-
N8   ETHTXP   Eth TX+
N9   PWFBOUT   PWFBOUT
N10   ETHLED3   Eth Yellow led (traffic)
N11   ETHLED0   Eth Green led (link)
N12 PH20 CAN-TX LCD1_D20 CAN bus or LCD signal
N13 PC11 CAN-RX LCD1_D21 CAN bus or LCD signal
N14 PH9 GPIO LCD1_D9
N15 PH8 GPIO LCD1_D8
N16 PH11 GPIO LCD1_D11
N17 PH10 GPIO LCD1_D10
N18 PH14 GPIO(CSI1-RST) LCD1_D14/CSI1-D14
N19 PH15 GPIO(CSI1-PWR) LCD1_D15/CSI1-D15
N20 PH7 GPIO UART5-RX/LCD1_D7
N21 PH6 GPIO UART5-TX/LCD1_D6
N22 PH5 UART4-RX LCD1_D5 Serial line RX or LCD signal
N23 PH4 UART4-TX LCD1_D4 Serial line TX or LCD signal
N24 PH3 GPIO LCD1_D3
N25 PH0 GPIO LCD1_D0/UART3_TX
N26 PB23 UART0-RX IR1_RX Debug serial port
N27 PB22 UART0-TX IR1_TX Debug serial port
N28 PB20 TWI2-SCK   I2C bus 2 Clock
N29 PB21 TWI2-SDA   I2C bus 2 Data
N30 PB19 TWI1-SDA   I2C bus 1 Data
N31 PB18 TWI1-SCK   I2C bus 1 Clock
N32 PB11 GPIO I2S_DO3
N33   VDD5V   Power In Vcc

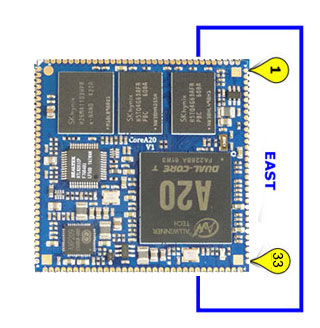

PIN# IC Pin Default Alt Note
E1   VDD5V   Power In Vcc
E2 PB10 GPIO I2S_DO2
E3 PB13 GPIO SPI2_CS1/SPDIF_DO
E4 PB8 GPIO I2S_DO0/AC97_DO
E5 PB9 GPIO I2S_DO1
E6 PI21 UART7-RX HSDA/PS2_SDA0 Serial line RX
E7 PI20 UART7-TX HSCL/PS2_SCK0 Serial line TX
E8 PB4 IR0-RX   infrared RX
E9 PB3 IR0-TX SPDIF_MCLK/STANBYWFI
E10 PB2 PWM0
E11 PI19 UART2-RX SPI1-MISO/EINT31 Serial line RX or SPI bus 1 Master Input
E12 PI18 UART2-TX SPI1-MOSI/EINT30 Serial line TX or SPI bus 1 Master Output
E13 PI17 UART2-CTS SPI1-CLK/EINT29 Serial line /dev/ttyS1 CTS or SPI bus 1 clock
E14 PI16 UART2-RTS SPI1-CS0/EINT28 Serial line /dev/ttyS1 RTS or SPI bus 1 chip select 1
E15 PI13 UART6_RX SPI0_MISO/EINT25 Serial line RX or SPI bus 0 Master Input
E16 PI12 UART6_TX SPI0_MOSI/EINT24 Serial line TX or SPI bus 0 Master Output
E17 PI11 UART5-RX SPI0_CLK/EINT23 Serial line RX or SPI bus 0 clock
E18 PI10 UART5-TX SPI0_CS0/EINT22 Serial line TX or SPI bus 0 chip select 0
E19 PI3 TWI4-SDA PWM1 I2C bus 4 Data
E20 PI2 TWI4-SCK GPS_MAG I2C bus 4 Clock
E21 PG10 CSI1-D6 UART4_TX
E22 PG11 CSI1-D7 UART4_RX
E23 PG9 CSI1-D5 UART3_CTS
E24 PG8 CSI1-D4 UART3_RTS
E25 PG6 CSI1-D2 UART3_TX
E26 PG2 CSI1-HSYNC SDC1-D0
E27 PG7 CSI1-D3 UART3_RX
E28 PG4 CSI1-D0 SDC1-D2
E29 PG3 CSI1-VSYNC SDC1-D1
E30 PG5 CSI1-D1 SDC1-D3
E31 PG1 CSI1-MCLK SDC1-CLK
E32 PG0 CSI1-PCLK SDC1-CMD
E33   GND   Power In GND

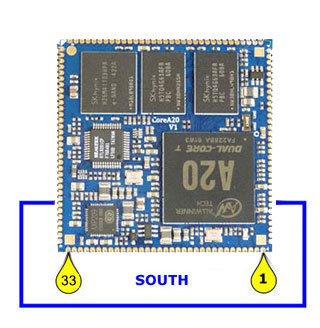

PIN# IC Pin Default Alt Note
S1   GND   Power In GND
S2 PH1 GPIO LCD1_D1/UART3_RX
S3 PF5 SDC0-D2 JTAG_CK1 microSD Card memory
S4 PF4   SDC0-D3 UART0_RX microSD Card memory
S5 PF3 SDC0-CMD JTAG_DO1 microSD Card memory
S6 PF2 SDC0-CLK UART0_TX microSD Card memory
S7 PF1 SDC0-D0 JTAG_DI1 microSD Card memory
S8 PF0 SDC0-D1 JTAG_MS1 microSD Card memory
S9 DP0 OTG   USB 2.0 Host/Device hi-speed port
S10 DM0 OTG   USB 2.0 Host/Device hi-speed port
S11 DP1     USB 2.0 Host hi-speed port 1
S12 DM1     USB 2.0 Host hi-speed port 1
S13 DP2     USB 2.0 Host hi-speed port 2
S14 DM2     USB 2.0 Host hi-speed port 2
S15 SATA-TXM
S16 SATA-TXP
S17 SATA-RXP
S18 SATA-RXM
S19 TPY1     Touchsreen Y+
S20 TPY2     Touchsreen Y-
S21 TPX1     Touchsreen X+
S22 TPX2     Touchsreen X-
S23 LRADC1
S24 LRADC0
S25 HPR
S26 HPL
S27 LINEINR
S28 LINEINL
S29 HPCOMFB
S30 HPCOM
S31 PWRON
S32 BACKUP_BAT
S33   VDD5V   Power In Vcc

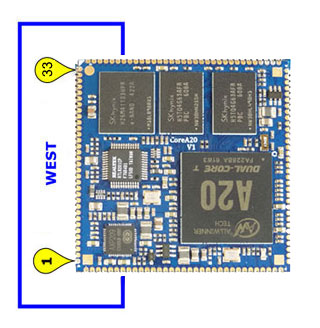

PIN# IC Pin Default Alt Note
W1   VDD5V   Power In Vcc
W2 RESET#     Reset input signal (active low)
W3 TVOUT3     CVBS
W4 TVOUT2     VGA-R
W5 TVOUT0     VGA-G
W6 TVOUT1     VGA-B
W7 PD0 LCD0-D0 LVDS0-VP0 LCD Blue B0
W8 PD1 LCD0-D1 LVDS0-VN0 LCD Blue B1
W9 PD2 LCD0-D2 LVDS0-VP1 LCD Blue B2
W10 PD3 LCD0-D3 LVDS0-VN1 LCD Blue B3
W11 PD4 LCD0-D4 LVDS0-VP2 LCD Blue B4
W12 PD5 LCD0-D5 LVDS0-VN2 LCD Blue B5
W13 PD6 LCD0-D6 LVDS0-VPC LCD Blue B6
W14 PD7 LCD0-D7 LVDS0-VNC LCD Blue B7
W15 PD8 LCD0-D8 LVDS0-VP3 LCD Green G0
W16 PD9 LCD0-D9 LVDS0-VN3 LCD Green G1
W17 PD10 LCD0-D10 LVDS1-VP0 LCD Green G2
W18 PD11 LCD0-D11 LVDS1-VN0 LCD Green G3
W19 PD12 LCD0-D12 LVDS1-VP1 LCD Green G4
W20 PD13 LCD0-D13 LVDS1-VN1 LCD Green G5
W21 PD14 LCD0-D14 LVDS1-VP2 LCD Green G6
W22 PD15 LCD0-D15 LVDS1-VN2 LCD Green G7
W23 PD16 LCD0-D16 LVDS1-VPC LCD Red R0
W24 PD17 LCD0-D17 LVDS1-VNC LCD Red R1
W25 PD18 LCD0-D18 LVDS1-VP3 LCD Red R2
W26 PD19 LCD0-D19 LVDS1-VN3 LCD Red R3
W27 PD20 LCD0-D20 CSI1-MCLK LCD Red R4
W28 PD21 LCD0-D21 SMC-VPPEN LCD Red R5
W29 PD22 LCD0-D22 SMC-VPPPP LCD Red R6
W30 PD23 LCD0-D23 SMC-DET LCD Red R7
W31 PD27 LCD0-VSYNC SMC-SDA LCD signal
W32 PD26 LCD0-HSYNC SMC-SLK LCD signal
W33   GND   Power In GND
